   현재위치 : HOME > DSP

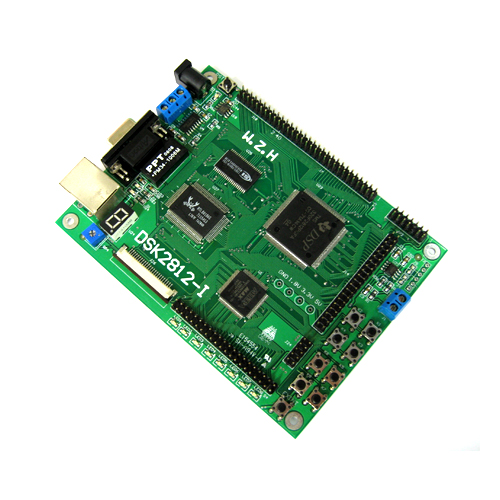

DSK2812-I
TMS320F2812 DSP 보드
  판매가격     원  (부가세 포함)
  관련상품 포함가
  모델명 DSK2812-I
  제조원 DSP나라
  구매 적립금
  재고 판매중
  구매수량 EA
함께구매
 AT320240Q1(DSK2812,DSK28335 LCD)
 DSK2812-I, DSK28335 용 Graphic LCD
145,200원
함께구매
 SEED-XDS560PLUS
 TI DSPs (C2000,C5000,C6000), OMAP, Davince Family Emulator , 빠른속도
2,200,000원
함께구매
 XDS560R USB
 TI DSPs (C2000,C5000,C6000), OMAP, Davince Family Emulator, 빠른속도
3,630,000원
함께구매
 XDS100V2 USB JTAG Emulator
 저 가격 TI DSP JTAG Emulator(C28x,C550x,C674x, ARM CortexA8,R4) CCS4 지원
143,000원
함께구매
 XDS510 USB JTAG Emulator
 TI DSPs (C2000,C5000,C6000), OMAP, Davince Family Emulator
1,650,000원
함께구매
 XDS100V1 USB JTAG Emulator
 저 가격 TI DSP JTAG Emulator(C28x,C550x,C674x) CCS3.0 지원
165,000원

<P><FONT color=#0000ff face=Tahoma><FONT color=#0080c0><FONT color=#000000>[]</FONT> 주요&nbsp;사양</FONT><BR></FONT><FONT color=#000000 face=Tahoma>&nbsp;&nbsp;&nbsp;.&nbsp;DSP320F2812-150M(100MHz로 운영)<BR>&nbsp;&nbsp; .&nbsp;FLASH MEMORY&nbsp; 128K*16Bit<BR>&nbsp;&nbsp; . SRAM&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; 18K*16Bit<BR>&nbsp;&nbsp;&nbsp;. BOOT ROM&nbsp; &nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; 4K*16Bit<BR>&nbsp;&nbsp;&nbsp;. OPT ROM&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; 1K*16Bit<BR>&nbsp;&nbsp; . PWM&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;4 Port<BR>&nbsp;&nbsp; . ADC 12bit&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; 16 CH<BR>&nbsp;&nbsp; . SCI&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; 2 Port<BR>&nbsp;&nbsp; . CAN BUS&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; 1 Port<BR>&nbsp;&nbsp; . McBSP&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;&nbsp; 1 Port<BR><BR>&nbsp;&nbsp; . 외부 SRAM 64Kx16Bit,최대 512Kx16Bit<BR>&nbsp;&nbsp; . 외부 EEPROM (기본24C02 장착)<BR>&nbsp;&nbsp; . 외부 NE2000 호환 RTL8109 장착(10M)<BR></FONT><FONT color=#000000 face=Tahoma>&nbsp;&nbsp; . 외부 320x240 Interface Connector 장착(LCD 별도 판매)<BR>&nbsp;&nbsp; . 외부 8개 입력 시험을 위한 키<BR>&nbsp;&nbsp; . 외부 2개의 RS-232 비동기식 포트<BR>&nbsp;&nbsp; . Altera PLD를 통해 외부 16개의 출력핀과 16개의 입력핀<BR>&nbsp;&nbsp; . 출력 시험을 위한 8개의 보드내 LED 장착<BR>&nbsp;&nbsp; . J-TAG Emulator Connector(2x7 2.54mm)</FONT></P>
<P><FONT face=Tahoma><FONT color=#0000ff><FONT color=#0080c0><FONT color=#000000>[] </FONT>예제&nbsp;프로그램</FONT><BR><FONT color=#000000><FONT color=#000000>&nbsp;&nbsp; . A/D컨버터 전압값 읽는 프로그램<BR>&nbsp;&nbsp; . CAN BUS 통신 프로그램<BR>&nbsp;&nbsp; . Timer Interrupt를 통한 LED 출력 프로그램<BR>&nbsp;&nbsp; . Event Timer를 이용해 SPI출력(7-segment 디스플레이) 시험 프로그램<BR>&nbsp;&nbsp; . 외부램을 시험하는 프로그램<BR>&nbsp;&nbsp; . External Interrupt 시험 프로그램<BR>&nbsp;&nbsp; . GPIO 시험 프로그램<BR>&nbsp;&nbsp; . Key 입력 시험 프로그램<BR>&nbsp;&nbsp; . PWM을 이용한 주파수 발생 시험 프로그램<BR>&nbsp;&nbsp; . 비동기 통신 시험을 위한 프로그램<BR>&nbsp;&nbsp; . SPI통신 시험 프로그램<BR>&nbsp;&nbsp; . RTL8109를 이용한 TCP,IP,UDP 프로그램<BR>&nbsp;&nbsp; . 기타 시험 프로그램 개발 완료시 지속적인 업데이트 예정</FONT><BR></FONT></FONT></FONT></P>
<P><FONT face=Tahoma><FONT color=#0000ff><FONT color=#000000><FONT color=#0000ff><FONT color=#0080c0><FONT color=#000000>[] </FONT>컨넥터 명칭과 위치<BR><BR></FONT><BR></FONT></FONT></FONT></FONT></P>
<P><STRONG><FONT face=Tahoma><FONT color=#0000ff><FONT color=#000000></FONT></FONT></FONT></STRONG></P>
<P><FONT face=Tahoma><FONT color=#0000ff><FONT color=#000000><STRONG><IMG align=absBottom src="http://cpuplaza.co.kr/upload/editor/93903_dsp_board_m.jpg"><BR><BR></STRONG><FONT color=#000000>&nbsp; &nbsp;1. J-TAG : J-TAG Emulator와 접속하여 DSP를 제어 한는 포트<BR>&nbsp;&nbsp; 2. A/D Input : 아날로그 신호를 입력 받을수 있는 포트(0-3V)<BR>&nbsp; &nbsp;3. Address,Data BUS : TMS32F2812의 Address와 Data버스 외부 포트<BR>&nbsp;&nbsp; 4. SPI : SPI 시험&nbsp;콘넥터<BR>&nbsp; &nbsp;5. CAN BUS : CAN 통신을 위한&nbsp;콘넥터<BR>&nbsp; &nbsp;6. S/W Input : 외부 스위치 입력 콘넥터<BR>&nbsp; &nbsp;7. External Interrupt : 외부 인터럽트 시험용 S/W 입력 콘넥터<BR>&nbsp;&nbsp; 8. LED : 출력 시험용 LED 8EA<BR>&nbsp; &nbsp;9. External I/O : Altera PLD 출력 포트<BR>&nbsp; &nbsp;10. LCD : 320x240 LCD 인터페이스를 위한 포트(별매)<BR>&nbsp; &nbsp;11. LCD Contrast : LCD 액정 밝기를 조정하는 볼륨<BR>&nbsp; &nbsp;12. RJ-45 : RTL8109로 TCP,IP,UDP등을 시험할수 있는 콘넥터<BR>&nbsp; &nbsp;13. SCIA : 비동기 RS-232 통신 포트<BR>&nbsp; &nbsp;14. SCIB : 비동기 RS-232 통신 포트<BR>&nbsp;&nbsp; 15. DC5V IN : 보드 전원 콘넥터<BR>&nbsp; &nbsp;16. Reset S/W : DSP 리셋 S/W</FONT><BR></FONT></FONT></FONT><FONT face=Tahoma><FONT color=#0000ff><FONT color=#000000><BR>[] <FONT color=#0080c0><FONT color=#0080ff>시스템&nbsp;지원</FONT><BR></FONT><FONT face=Arial>&nbsp; &nbsp; - DSK2812-I </FONT><A href="http://cpuplaza.co.kr/board_view.php?data=idx%3D3335%26pagecnt%3D0%26letter_no%3D37%26offset%3D0%26search%3D%26searchstring%3D%26present_num%3D25&amp;boardIndex=4"><FONT color=#ff0000 face=Arial>회로도</FONT></A><FONT face=Arial>(</FONT><A href="http://cpuplaza.co.kr/upload/bbs/DSK2812-I_Sheet.pdf"><FONT color=#0000ff face=Arial>다운로드</FONT></A><FONT face=Arial>)<BR>&nbsp;&nbsp;&nbsp; - DSK2812-I <A href="http://cpuplaza.co.kr/board_view.php?data=idx%3D3336%26pagecnt%3D0%26letter_no%3D37%26offset%3D0%26search%3D%26searchstring%3D%26present_num%3D26&amp;boardIndex=4"><FONT color=#ff0000>사용설명서</FONT></A>(</FONT><A href="http://cpuplaza.co.kr/upload/bbs/DSK2812-I_Board_Document.pdf"><FONT color=#0000ff face=Arial>다운로드</FONT></A><FONT face=Arial>)<BR>&nbsp;&nbsp;&nbsp; - DSK2812-I <A href="http://cpuplaza.co.kr/board_view.php?data=idx%3D3337%26pagecnt%3D0%26letter_no%3D37%26offset%3D0%26search%3D%26searchstring%3D%26present_num%3D27&amp;boardIndex=4"><FONT color=#ff0000>프로그램</FONT></A></FONT><FONT face=Arial>(</FONT><A href="http://cpuplaza.co.kr/upload/bbs/DSK2812_I_source.zip"><FONT color=#0000ff face=Arial>다운로드</FONT></A><FONT face=Arial>)<BR></FONT><FONT face=굴림><FONT color=#0000a0><BR>&nbsp;&nbsp;&nbsp;&nbsp;&nbsp;</FONT><FONT color=#000000>**</FONT><FONT color=#0000a0> </FONT><FONT color=#ff0000>적색은</FONT><FONT color=#000000>&nbsp;자료실로 이동</FONT><FONT color=#0000a0>/<FONT color=#0000ff>파란색</FONT>은</FONT><FONT color=#000000> 다운로드 입니다 **</FONT><FONT color=#000000><FONT color=#000000><FONT color=#0000a0><FONT color=#000000>&nbsp;</FONT></FONT></FONT></FONT></FONT><BR><BR></FONT></FONT><FONT color=#0080c0><FONT color=#000000>[]</FONT> <FONT color=#0080ff>구성품</FONT><BR></FONT><FONT color=#000000 face=Arial>&nbsp; - DSK2812-I Board<BR>&nbsp; - DC5V 아답터<BR>&nbsp; - 메뉴얼 및&nbsp;예제 프로그램&nbsp;CD</FONT></FONT></P>
<P><FONT face=Tahoma><FONT color=#0000ff><FONT color=#000000><FONT color=#000000 face=Arial></FONT></FONT></FONT></FONT>&nbsp;</P>
<P><FONT face=Tahoma><FONT color=#0000ff><FONT color=#000000><FONT color=#000000 face=Arial>&nbsp;<FONT color=#0000ff><FONT color=#000000 face=Arial><IMG align=absBottom src="http://cpuplaza.co.kr/upload/editor/86553_%C8%B8%BB%E7%C0%CC%B9%CC%C1%F6.jpg"><BR></FONT></FONT><BR></P>
<P>&nbsp;</P></FONT></FONT></FONT></FONT>
